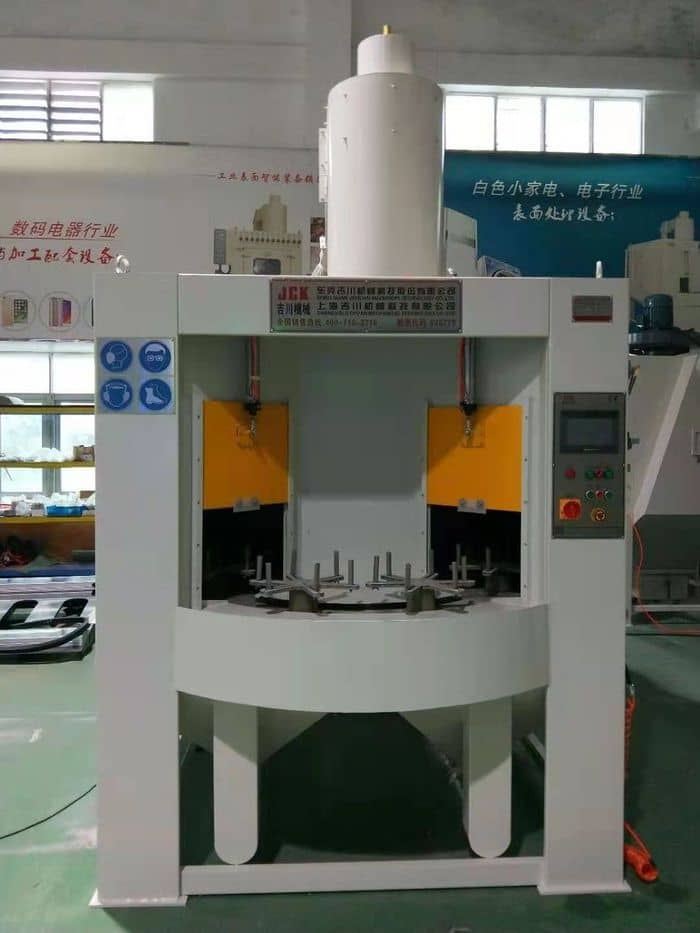

转盘式自动喷砂机

本设备是根据我公司针对各类产品和处理要求而专门设计的转盘式自动喷砂机，完全适合贵公司所提供的产品。根据贵公司对产品效率的要求，本机共大转盘共设置4个区域（90度一个区域），每个区域设置3个工件装夹工位。大转盘每转动90度区域一停，喷砂区域内共布置9支普压高速喷砂枪，在喷砂区1个区域 3个喷砂加工位，各布置3支喷砂枪对工件需喷砂部位做自动喷砂加工，喷枪可根据加工需要，随意调整其喷射角度，其自动化程度较高。

该机由主机、旋风分离器、除尘箱、抽风管道、空气压缩系统（客户自备）、电气系统等组成。本机配置12支普压高速喷砂枪，根据工件的大小可摆动喷砂，也可定点喷砂，灵活方便实用。

二．主要技术参数：

2.1工件最大加工外形尺寸:Φ70X500mm

2.2适用范围：金属或非金属工件内外表面清理加工

2.3喷砂舱体尺寸:(长*宽*高)1800*2000*2610(mm)

2.4气源压力：0.5-0.8Mpa

2.5耗气量：1m³/min/每支枪(压力为0.6Mpa时)

2.6除尘箱噪声：≤85分贝

2.7电源：380V/50HZ，三相五线制

2.8喷砂效率：以实际效率为准

2.9最大工件重量：≤10Kg/件（注：其他需根据具体工件外型尺寸定）

2.10输送方式：大转盘间歇转动

2.11除锈等级：Sa2.5～Sa3 (GB8923-1988)

2.12设备照明：机舱采用60W投射灯2盏，操作位采用21W吸顶灯1盏

2.13喷砂表面粗糙度（磨料种类）：Rz40-Rz70（零件形状以飞沃提供图纸为准），最佳为40-60#刚玉类磨料（使用其他种类磨料需注意调整配置）

2.14磨料回收方式：机械回收循环使用

2.15 机舱内防护方式：采用聚氨酯板防护

2.16 回砂管：采用耐磨软管，柔性连接，方便安装

2.17 除尘箱：采用高效滤袋除尘，振打清灰，除尘效果好

2.18 喷砂舱体外配手动吹尘枪1支，主要用于调试、维护用

2.19人员分配：1人(放取1人完成）

2.20装机功率：约16Kw（不含所需空压机功率）

特点：
1.大转台间歇回转，小转台自转；
2.可根据工件的外形情况，调整每支喷枪的位置;
3.喷枪可摆动也可以固定喷砂，喷枪摆动速度及小转台自转均可变频调整；
4.除下列的产品外，另可根据客户需求量身定制各类自动化喷砂设备及喷砂生产线；适应范围：适用于盘类、圆柱类、方形工件的内外表面喷砂批量生产，如工艺品、玻璃灯罩、不粘锅、手电筒、烤盘、不锈钢洗手盆、通讯器材等工作。

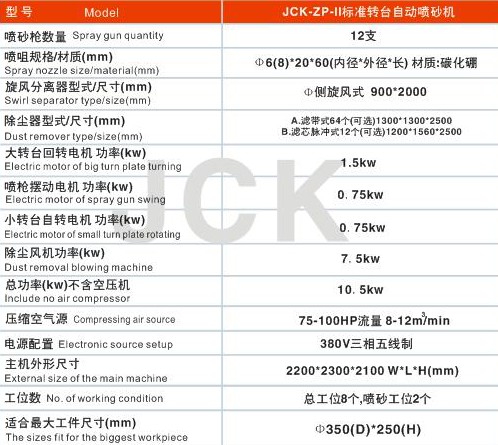

参数指标:
